Juego de engranajes hipoides de eje integral extralargo para equipos pesados

Juego de engranajes hipoides de eje integral extralargo para equipos pesados

▶Posicionamiento del producto:Este es un juego de engranajes de transmisión ortogonal de alta gama desarrollado por DINGSCO para aplicaciones industriales pesadas, clasificado como Engranaje Hipoidal. Con una estructura de eje integral extralargo, se dirige a la demanda de alto par, alta relación de reducción y larga vida útil, sirviendo como un componente de transmisión central para equipos de alta resistencia.

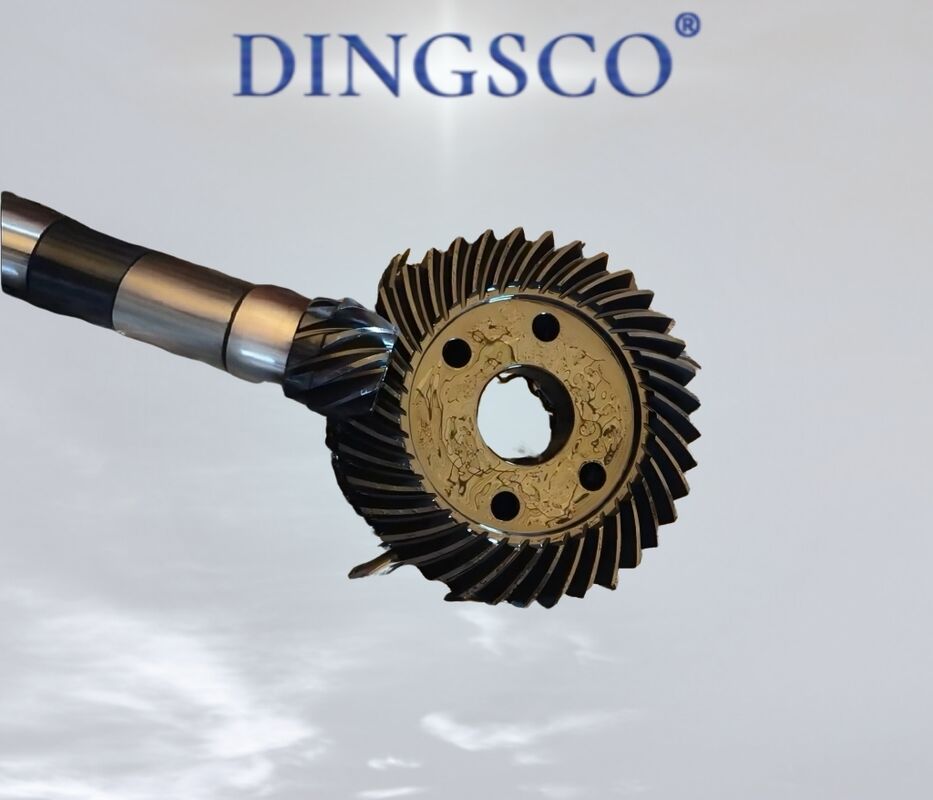

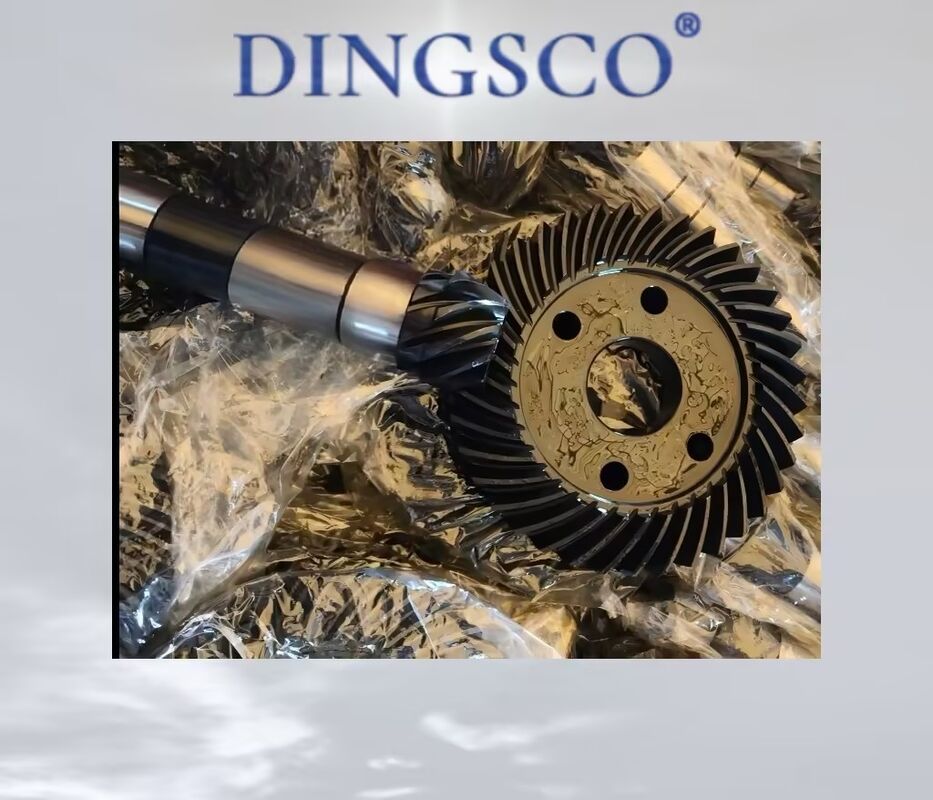

▶Diseño estructural:Adopta una estructura emparejada de eje piñón integral extralargo + engranaje anular en forma de disco: El eje piñón integra secciones de ajuste multiposición (asiento de rodamiento, ranura de sellado, rosca de bloqueo, etc.), con una extensión de eje larga para soportar la entrada de potencia externa y cumplir con los requisitos de transmisión a larga distancia; El engranaje anular está equipado con orificios de montaje de brida estándar, con posicionamiento preciso e instalación estable, capaz de soportar impactos de carga pesada.

▶Ventajas del proceso:La superficie del diente se procesa mediante cementación y temple + rectificado CNC de alta precisión, con una dureza superficial ≥ HRC58. El patrón de contacto del diente se optimiza profesionalmente para un control preciso del juego; Cumple estrictamente con los estándares internacionales de engranajes como ISO 17485, con el error de paso acumulado y el error de perfil controlados en ISO Grado 5-6, igualando la precisión de mecanizado de sus homólogos importados.

▶Rendimiento central:
1. Alta capacidad de carga: El diseño de eje descentrado del engranaje hipoidal mejora en gran medida la rigidez del eje piñón, con una capacidad de carga aumentada en más del 30% en comparación con los engranajes cónicos espirales de la misma especificación, capaz de soportar un gran par y carga de impacto;
2. Alta relación de reducción: Ofrece una salida de relación de transmisión grande superior a 1:10, adaptándose a los requisitos de reducción de alta resistencia;
3. Larga vida útil y fiabilidad: El perfil de diente optimizado y el tratamiento térmico proporcionan una excelente resistencia a la fatiga por flexión y contacto, asegurando un funcionamiento estable en condiciones adversas y una larga vida útil.

▶Aplicaciones típicas:Reductores industriales grandes, máquinas herramienta de alta resistencia, maquinaria de construcción, equipos de minería, equipos metalúrgicos y otros escenarios industriales de alta resistencia que requieren entrada de extensión de eje larga.
