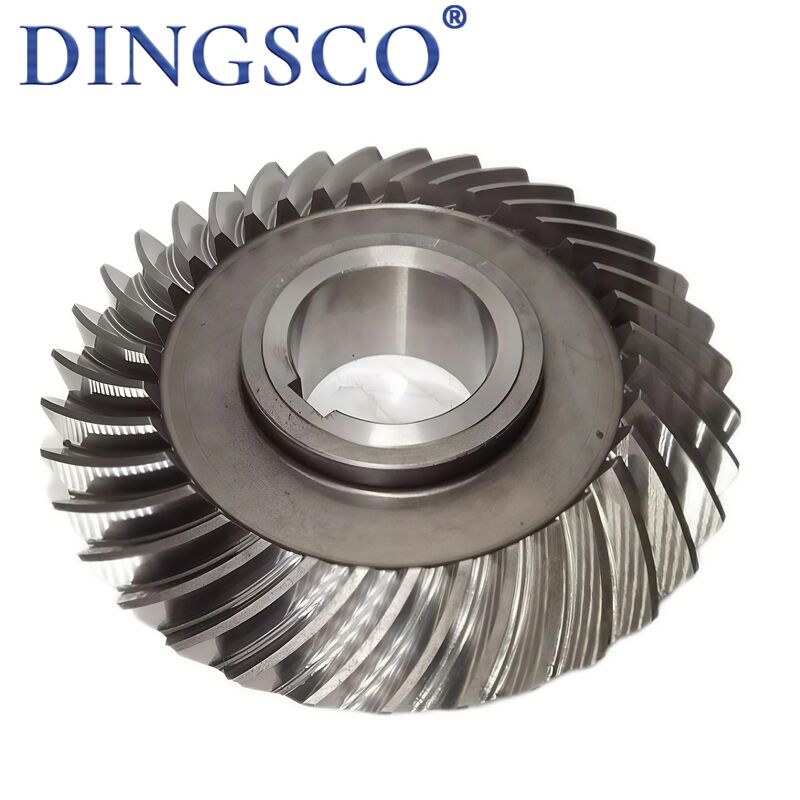

Engranaje cónico espiral 20CrMnTi de alta precisión y bajo ruido para maquinaria industrial

Engranaje Cónico Espiral de Alta Precisión y Bajo Ruido 20CrMnTi para Maquinaria Industrial

Los engranajes cónicos espirales (también conocidos como engranajes cónicos helicoidales) son componentes de transmisión de precisión fundamentales para la transmisión de potencia entreejes que se cruzan(generalmente 90°). Con dientes helicoidales curvos, ofrecen una transmisión más suave, mayor capacidad de carga y menor ruido que los engranajes cónicos rectos, siendo ampliamente utilizados en campos de alta velocidad y carga pesada como automóviles, maquinaria de ingeniería, reductores, aeroespacial, barcos, etc.

Características del Producto

• Estructura de Diente Helicoidal Curvo: La traza del diente es una espiral de arco, contacto de engranaje progresivo sin impacto instantáneo
• Adaptación del Ángulo del Eje: Principalmente para ejes que se cruzan a 90°; personalizable para transmisión en ángulo no recto de 30° a 150°
• Alto Grado de Precisión: Grado industrial ISO 5-7 (GB/T 11365), grado de precisión hasta 3-5
• Capacidad de Carga Compuesta: Transmite torque mientras soporta fuerzas radiales y axiales con estrés equilibrado
• Bajo Ruido y Suavidad: Gran relación de contacto, engranaje de múltiples dientes, pequeña vibración y choque, 10-15 dB menos de ruido que los dientes rectos
• Alta Eficiencia y Durabilidad: Eficiencia de transmisión 95%-98%, resistente al desgaste, anti-picaduras, larga vida útil
• Diversos Materiales: Principalmente aceros estructurales aleados (20CrMnTi, 20CrMo, 42CrMo), reforzados por temple por inducción/cementación

Tabla de Parámetros Técnicos

Principio de Funcionamiento

• Transmisión de Engranaje Espacial: Ejes se cruzan (generalmente 90°), dientes distribuidos cónicamente y en espiral, logrando cambio de dirección vertical + transmisión de torque
• Engranaje Progresivo: Los dientes se acoplan gradualmente desde el extremo, contacto total, desacoplamiento suave — sin impacto instantáneo, más suave que los dientes rectos
• Carga de Múltiples Dientes: Relación de contacto ε=1.5-2.5, 2-3 pares de dientes cargados simultáneamente, distribución uniforme de la carga y mayor capacidad
• Equilibrio de Fuerzas: Genera fuerzas tangenciales, radiales y axiales; se requieren rodamientos adecuados para soportar el empuje axial
• Relación Constante: Relación de dientes = relación de velocidad inversa (i=Z₂/Z₁=n₁/n₂), transmisión precisa y estable

Aplicaciones Principales

• Automotriz: Diferenciales, cajas de transferencia, ejes de transmisión (aplicación principal)
• Maquinaria de Ingeniería: Reductores principales, sistemas de dirección, cabrestantes de excavadoras, cargadoras, rodillos
• Reductores Industriales: Cajas de engranajes cónicos espirales serie K/S, desviadores de engranajes, multiplicadores de velocidad
• Máquinas Herramienta: Transmisión del husillo, mecanismos de avance, desviadores de cambio de herramienta de mandrinadoras/fresadoras/rectificadoras
• Aeroespacial: Trenes de aterrizaje de aeronaves, transmisión de motores, sistemas de rotor de cola de helicóptero
• Marina: Propulsión, timón, molinete, transmisión de tapas de escotilla
• Nueva Energía: Guiñada/cabeceo de turbinas eólicas, transmisión de seguidores fotovoltaicos, equipos de almacenamiento de energía
• Otros: Transmisión de alta velocidad y carga pesada en impresión, textil, alimentos, petróleo, metalurgia, tránsito ferroviario

Ventajas del Producto

• Estabilidad a Alta Velocidad: Engranaje progresivo, bajo impacto, adecuado para velocidades ultra altas de 3000-12000 rpm
• Capacidad de Carga Pesada: 30%-60% mayor capacidad de carga que los engranajes cónicos rectos, anti-flexión, anti-picaduras, resistente a impactos
• Ruido Ultra Bajo: Dientes rectificados/lapados de precisión, ruido 60-70 dB, 10-15 dB menos que los dientes rectos
• Alta Eficiencia y Ahorro de Energía: Eficiencia 95%-98%, 3%-8% mayor que los engranajes cónicos ordinarios, ahorro de energía a largo plazo
• Transmisión Precisa: Relación constante, juego pequeño (0.02-0.1 mm), alta precisión de posicionamiento
• Estructura Compacta: Cambio de dirección espacial, ahorro de espacio, ideal para equipos ligeros y compactos
• Larga Vida Útil: Acero de alta calidad + tratamiento térmico reforzado, 40%-80% más de vida útil que los engranajes ordinarios
• Amplia Adaptabilidad: Diseñable para ejes de 90°/no 90°, etapa simple/múltiple, reducción/aumento/desviación

¿Por qué elegirnos?

• Rectificado CNC de 7 ejes: Adoptamos máquinas de rectificado CNC de 7 ejes de alta precisión, manteniendo tolerancias tan ajustadas como ±5 μm, asegurando que los engranajes funcionen de manera silenciosa, suave y con una durabilidad excepcional.
• Sólida experiencia técnica:Nuestro equipo central de I+D incluye profesionales con doctorado y maestría especializados en tecnología de engranajes cónicos espirales, brindando un sólido soporte técnico para proyectos complejos.
• Pruebas rigurosas y alta precisión: Todos los engranajes se someten a una inspección del 100% con sistemas de metrología Gleason. Podemos lograr una precisión de grado DIN 6 con un control estricto sobre el perfil del diente y los errores de dirección, manteniendo nuestra calidad a un nivel líder en la industria.
• Alta eficiencia de transmisión:Nuestros diseños de engranajes admiten una relación de reducción de una sola etapa de hasta 300:1, con una eficiencia de transmisión real que alcanza más del 95%, mejorando en gran medida la utilización de la energía.
• Excelente durabilidad y rentabilidad:Nuestros engranajes ofrecen un costo de ciclo de vida un 40% menor y una tasa de falla inferior al 0.5%, asegurando una operación estable a largo plazo y reduciendo los costos de mantenimiento.
• Respuesta rápida y corto plazo de entrega:Respaldados por nuestro proceso de producción digitalizado, podemos acortar el ciclo de entrega a solo 20 días hábiles, ayudándole a acelerar el desarrollo y lanzamiento de proyectos.
• Capacidad de diseño personalizado profesional: Proporcionamos soluciones de engranajes totalmente personalizadas para aplicaciones que requieren alta reducción, alta velocidad, carga pesada, bajo ruido y perfiles de dientes pequeños especiales, basándonos en sus condiciones de trabajo reales.
