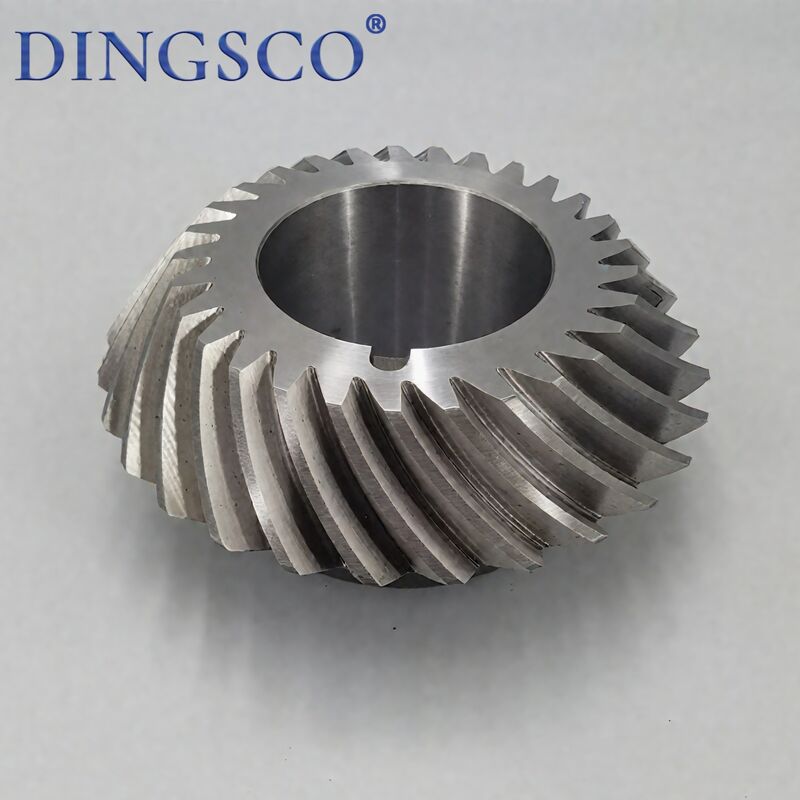

Juego de engranajes cónicos en espiral de alta resistencia para campos de transmisión industrial de alta velocidad

Juego de engranajes cónicos en espiral de alta resistencia para campos de transmisión industrial de alta velocidad

Los engranajes cónicos en espiral (también conocidos como engranajes cónicos en espiral) son componentes centrales de transmisión de precisión para la transmisión de potencia entreejes que se cruzan(normalmente 90°). Con dientes en espiral curvos, presentan una transmisión más suave, mayor capacidad de carga y menor ruido que los engranajes cónicos rectos, ampliamente utilizados en campos de alta velocidad y carga pesada, como automóviles, maquinaria de ingeniería, reductores, aeroespacial, barcos, etc.

Características del producto

• Estructura de diente curvado en espiral: El rastro del diente es un arco en espiral, contacto de engrane progresivo sin impacto instantáneo
• Adaptación del ángulo del eje: Principalmente para ejes que se cruzan a 90°; personalizable para transmisión en ángulo no recto de 30° a 150°
• Grado de alta precisión: Grado industrial ISO 5–7 (GB/T 11365), grado de precisión hasta 3–5
• Capacidad de carga compuesta: Transmite torque mientras soporta fuerzas radiales y axiales con tensión equilibrada
• Bajo nivel de ruido y suavidad: Gran relación de contacto, engranaje de múltiples dientes, pequeña vibración e impacto, 10–15 dB menos de ruido que los dientes rectos
• Alta eficiencia y durabilidad: Eficiencia de transmisión 95%–98%, resistente al desgaste, anti-picaduras, larga vida útil
• Materiales diversos: Principalmente aceros estructurales aleados (20CrMnTi, 20CrMo, 42CrMo), reforzados mediante temple por inducción/carburación.

Tabla de parámetros técnicos

Principio de funcionamiento

• Transmisión de mallado espacial: los ejes se cruzan (normalmente 90°), los dientes se distribuyen de forma cónica y en espiral, logrando un cambio de dirección vertical + transmisión de par.
• Engranaje progresivo: los dientes se enganchan gradualmente desde el extremo, contacto total, desenganche suave, sin impacto instantáneo, más suave que los dientes rectos.
• Carga multidiente: relación de contacto ε=1,5–2,5, 2–3 pares de dientes cargados simultáneamente, distribución de carga uniforme y mayor capacidad
• Equilibrio de fuerzas: genera fuerzas tangenciales, radiales y axiales; Se requieren rodamientos compatibles para soportar el empuje axial.
• Relación constante: Relación de dientes = relación de velocidad inversa (i=Z₂/Z₁=n₁/n₂), transmisión precisa y estable

Aplicaciones principales

• Automoción: diferenciales, cajas de transferencia, ejes motrices (aplicación principal)
• Maquinaria de ingeniería: reductores principales, dirección, sistemas de cabrestante de excavadoras, cargadoras, rodillos.
• Reductores industriales: cajas de engranajes cónicos en espiral serie K/S, desviadores de engranajes, aumentadores de velocidad
• Máquinas herramienta: accionamiento de husillo, mecanismos de avance, desviadores de cambiadores de herramientas de máquinas perforadoras/fresadoras/rectificadoras.
• Aeroespacial: trenes de aterrizaje de aviones, propulsión de motores, sistemas de rotor de cola de helicópteros
• Marina: Propulsión, mecanismo de gobierno, molinete, accionamiento de tapa de escotilla
• Nueva energía: guiñada/inclinación de turbinas eólicas, accionamiento de seguidor fotovoltaico, equipos de almacenamiento de energía
• Otros: Transmisión de cargas pesadas y de alta velocidad en impresión, textiles, alimentos, petróleo, metalurgia y tránsito ferroviario.

Ventajas del producto

• Estabilidad a alta velocidad: Engranaje progresivo, bajo impacto, adecuado para velocidades ultraaltas de 3000 a 12 000 rpm
• Capacidad de carga pesada: capacidad de carga entre un 30% y un 60% mayor que los engranajes cónicos rectos, antiflexión, antipicaduras y resistente a impactos.
• Ruido ultrabajo: dientes rectificados/lapeados con precisión, ruido de 60 a 70 dB, 10 a 15 dB más bajo que los dientes rectos.
• Alta eficiencia y ahorro de energía: eficiencia del 95% al ​​98%, del 3% al 8% más alta que los engranajes cónicos comunes, ahorro de energía a largo plazo
• Transmisión precisa: relación constante, juego pequeño (0,02–0,1 mm), alta precisión de posicionamiento
• Estructura compacta: cambio de dirección espacial, ahorro de espacio, ideal para equipos livianos y compactos
• Larga vida útil: acero de alta calidad + tratamiento térmico reforzado, vida útil entre un 40 % y un 80 % más larga que los engranajes normales
• Amplia adaptabilidad: Diseñable para ejes de 90°/no 90°, de una o varias etapas, reducción/aumento/desvío

¿Por qué elegirnos?

• Rectificado CNC de 7 ejes: Adoptamos máquinas rectificadoras CNC de 7 ejes de alta precisión, que mantienen tolerancias tan estrictas como ±5 μm, lo que garantiza que los engranajes funcionen de manera silenciosa, suave y con una durabilidad excepcional.
• Fuerte experiencia técnica:Nuestro equipo principal de I+D incluye profesionales con doctorados y maestrías especializados en tecnología de engranajes cónicos en espiral, que brindan un sólido soporte técnico para proyectos complejos.
• Pruebas rigurosas y alta precisión: Todos los engranajes se someten a una inspección 100% con sistemas de metrología Gleason. Podemos lograr una precisión de grado DIN 6 con un control estricto sobre el perfil de los dientes y los errores de dirección, manteniendo nuestra calidad en el nivel líder de la industria.
• Alta eficiencia de transmisión:Nuestros diseños de engranajes admiten una relación de reducción de una sola etapa de hasta 300:1, con una eficiencia de transmisión real que alcanza más del 95 %, lo que mejora enormemente la utilización de energía.
• Excelente durabilidad y rentabilidad:Nuestros engranajes ofrecen un costo de ciclo de vida un 40% menor y una tasa de falla inferior al 0,5%, lo que garantiza un funcionamiento estable a largo plazo y costos de mantenimiento reducidos.
• Respuesta rápida y plazo de entrega corto:Con el respaldo de nuestro proceso de producción digitalizado, podemos acortar el ciclo de entrega a solo 20 días hábiles, lo que le ayuda a acelerar el desarrollo y lanzamiento del proyecto.
• Capacidad de diseño personalizado profesional: Proporcionamos soluciones de engranajes totalmente personalizadas para aplicaciones que requieren alta reducción, alta velocidad, carga pesada, bajo ruido y perfiles especiales de dientes pequeños, según sus condiciones de trabajo reales.
