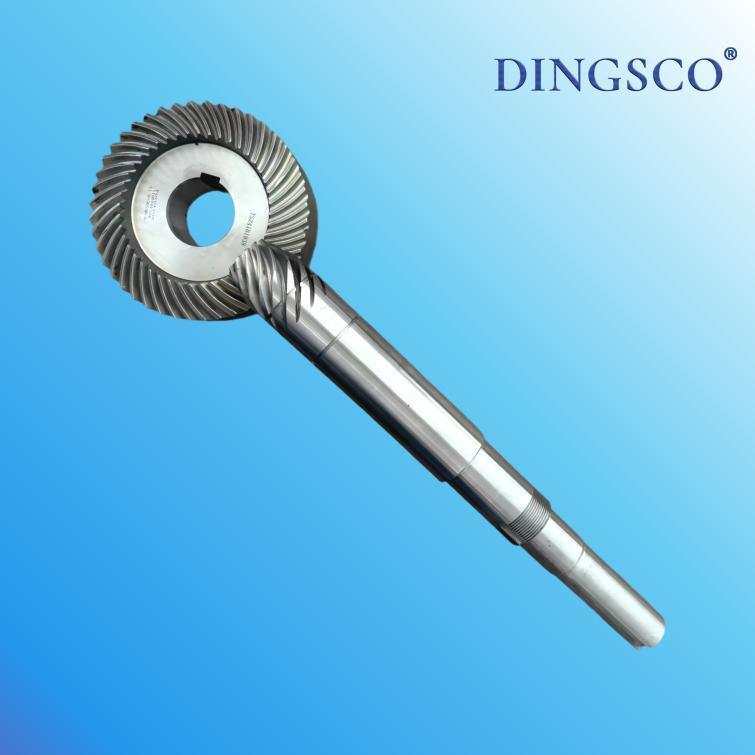

Los engranajes ortogonales de rectificación con eje integrado extralargo transmiten con alta precisión

Los engranajes ortogonales de rectificación con eje integrado extralargo transmiten con alta precisión

Los engranajes de rectificación ortogonales son un tipo de conjunto de engranajes cónicos diseñados específicamente para sistemas de transmisión de alta precisión y alto par.estructura del eje ultralargo, se desempeñan excepcionalmente bien en aplicaciones industriales que requieren cargas pesadas, distancias entre ejes largas y una estabilidad extremadamente alta.

Este producto consta de un par de engranajes cónicos ortogonales y un eje integral ultra largo.y eficiencia de transmisión.

Características técnicas clave

1Diseño de engranajes ortogonales

• Disposición del eje de 90° de intersecciónpara una transferencia de potencia compacta y eficiente.

• Asegura una salida de par suave con vibraciones reducidas.

• Adecuado para estructuras reducidoras complejas donde el espacio es limitado.

2Precisión de rectificación de engranajes

• Fabricados con:tecnología de rectificación de engranajespara lograr una alta precisión de la superficie dental.

• Reduce el ruido y las reacciones negativas, garantizando un rendimiento estable incluso bajo carga continua.

• El perfil de los dientes y la rugosidad de la superficie están optimizados para una vida útil más larga.

3. Eje integrado extra largo

• Estructura del eje de una sola piezaelimina las juntas de conexión, mejorando la rigidez y la resistencia.

• Reduce los errores de montaje y los riesgos de desalineación.

• Proporciona una mejor distribución de la carga entre los rodamientos y los dientes de engranaje.

4Material y tratamiento térmico

• Acero de aleación de alta calidad (por ejemplo, 20CrMnTi, SCM415) con proceso de carburado y amortiguación.

• Dureza superficial de hasta58 ∼ 62 HRC, garantizando una excelente resistencia al desgaste.

• La dureza del núcleo se mantiene para la resistencia al impacto y la larga vida útil de la fatiga.
