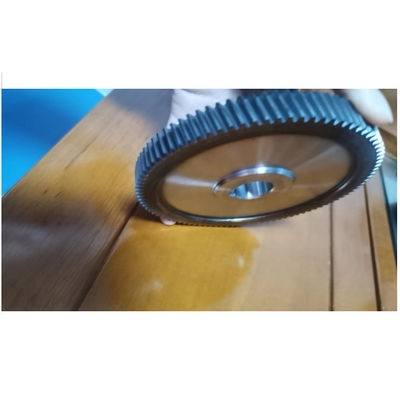

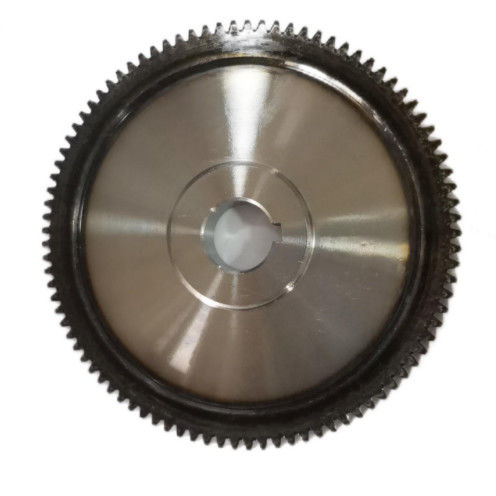

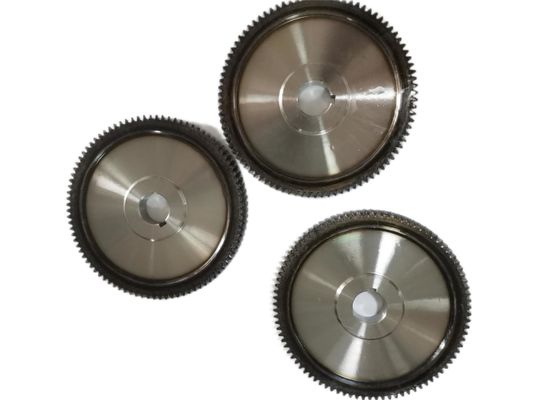

Los engranajes cilíndricos de 40Cr, los engranajes helicoidales para cajas de engranajes y máquinas herramienta

Los engranajes cilíndricos de 40Cr, los engranajes helicoidales para cajas de engranajes y máquinas herramienta

Tiene buenas propiedades mecánicas, adecuadas para aplicaciones de carga media y velocidad.

Características de los engranajes cilíndricos:

1La transmisión de engranajes helicoidales es básicamente la misma que la transmisión de engranajes espinosos. La principal diferencia es que los engranajes helicoidales tienen un ángulo de hélice β. Este ángulo tiene un impacto directo en la fuerza axial Fa,y Fa es proporcional a tgβ.
2Para evitar que el rodamiento se vea sometido a una fuerza axial excesiva, el ángulo de hélice β del engranaje cilíndrico helicoidal no debe ser demasiado grande.las características del engranaje helicoidal no serán tan obviasPor lo general, el rango de valor de β es de 8 ° ~ 20 °, y 8 ° ~ 15 ° se usa comúnmente.

Características del tratamiento térmico del acero 40Cr:
1El acero 40Cr es un acero de aleación de carbono medio, adecuado para la fabricación de piezas mecánicas que soportan cargas medianas y trabajan a velocidades medianas, como engranajes, ejes, gusanos, etc. en máquinas herramienta.
2El proceso de tratamiento térmico del acero 40Cr incluye recocido, normalizado, calentado, templado y templado, que son esenciales para garantizar el rendimiento del engranaje.El diseño del proceso de tratamiento térmico debe ser diferente según la aplicación específica y las condiciones de trabajo del equipo..

3La normalización es parte del tratamiento térmico preliminar, y la temperatura de calentamiento es generalmente de 30 a 50 grados por encima de Ac3 (la temperatura crítica del acero).la temperatura de normalización es generalmente de 50 a 100 grados por encima de Ac3El proceso de calentamiento y templado se utiliza para aumentar la dureza y la resistencia del acero manteniendo una cierta ductilidad.

Elementos de diseño del equipo:
Al diseñar un engranaje, se deben considerar múltiples factores, incluida la forma del diente, el módulo, el ángulo de presión, la altura superior del diente, la altura de la raíz del diente, el número de dientes, etc. Entre ellos,el ángulo de presión es un parámetro importante, que determina el ángulo de inclinación del diente de engranaje en relación con la normal de la línea de referencia.pero también se pueden seleccionar otros valores según aplicaciones específicasCuanto mayor sea el valor del ángulo de presión, más amplia será la raíz del diente, lo que es beneficioso para mejorar la resistencia del engranaje.

Selección del módulo:
El módulo es el elemento básico que indica el tamaño de los dientes del engranaje.cuanto mayor sea la carga y más rápida la velocidad de rotación del engranaje, cuanto más grande sea el módulo, más se debe diseñar para mejorar la resistencia del engranaje.y el módulo adecuado puede seleccionarse de acuerdo con la aplicación y los requisitos específicos.

Los parámetros de los engranajes de biselado en espiral de 40Cr:
