Juego de engranajes cónicos espirales de transmisión en ángulo recto de precisión con carburación y temple y grado de precisión ISO 5-6
  • Juego de engranajes cónicos espirales de transmisión en ángulo recto de precisión con carburación y temple y grado de precisión ISO 5-6
Juego de engranajes cónicos espirales de transmisión en ángulo recto de precisión con carburación y temple y grado de precisión ISO 5-6

Juego de engranajes cónicos espirales de transmisión en ángulo recto de precisión con carburación y temple y grado de precisión ISO 5-6

Lugar de origen Changsha, China
Nombre de la marca SJ, DH
Certificación ISO 9001
Detalles del producto
Solicitud:
microreductores, sistemas de automatización y maquinaria de alto rendimiento.
Tipo de engranaje:
Par de engranajes cónicos en espiral
Material:
20CrMnTi, 17CrNiMo6, SCM420 o acero de aleación personalizado
Código Hs:
848340
Tratamiento térmico:
Carburación y amortiguamiento
Dureza de la superficie:
HRC58–62
Reacción:
≤ 6 minutos de arco
Eficiencia:
≥ 94%
Grado de precisión:
ISO 5-6
Resaltar:

Equipo de reducción industrial

,

equipo de reducción

,

Equipo de remolque

Condiciones de pago y envío
Cantidad de orden mínima
Negociable
Precio
Negociable
Detalles de empaquetado
Según las peticiones de los clientes
Tiempo de entrega
(orden de muestra) 7 días
Condiciones de pago
T/T
Capacidad de la fuente
Negociable
Descripción del Producto

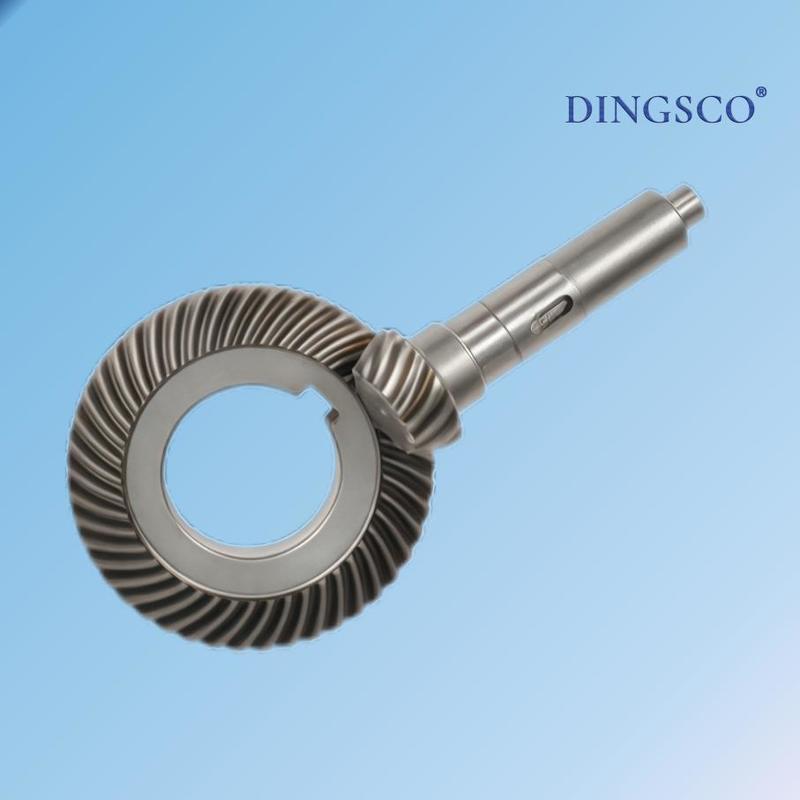

Conjunto de engranajes de biselado en espiral para transmisión de precisión en ángulo recto
El...conjunto de engranajes en espirales un componente de transmisión mecánica de alta precisión diseñado para transferir movimiento y potencia entre ejes que se cruzan, típicamente en unÁngulo de 90 grados- ¿ Con quién?geometría de los dientes helicoidales, estos engranajes ofrecen una transmisión de potencia suave, silenciosa y eficientemicro reducciones, sistemas de automatización y maquinaria de alto rendimiento.
Estructura y principio de trabajo
Este par de engranajes está compuesto por:
  • Las medidas previstas en el presente Reglamento se aplicarán a las capturas de bueyes y bueyes.- conectado al eje de entrada, responsable de la conducción
  • El equipo de remolque (gran equipo)- montado en el eje de salida, transmitiendo el movimiento en ángulo recto
El diseño en espiral permiteEngaño dental progresivoLos dientes se muelen con precisión después del tratamiento térmico para garantizar que los dientes de los engranajes se mantengan en una posición óptima.excelente precisión de contacto, alta capacidad de carga y larga vida útil.
Especificaciones técnicas
Tipo de engranaje Par de engranajes de bisel en espiral
Ángulo de transmisión 90° (personalizable entre 60° y 120°)
Rango del módulo M0,8 - m6
Precisión de la superficie de los dientes Se aplican las siguientes medidas:
Proporción de engranajes 11 a 1:10
El material 20CrMnTi, 17CrNiMo6, SCM420, o acero de aleación a medida
Tratamiento térmico Carburizante y apagador (dureza superficial HRC58-62)
El rechinar los dientes Base de precisión para el ruido bajo
Finalización de la superficie Ra ≤ 0,8 μm
Reacción ≤ 6 minutos de arco (tipo de precisión)
Eficiencia ≥ 94%
La lubricación Aceite o grasa de engranajes sintéticos
Entorno de aplicación -20 °C ~ +120 °C
Proceso de fabricación
  1. Corte de engranajes CNC- Los centros avanzados de corte de engranajes Gleason o Klingelnberg aseguran una perfecta geometría en espiral
  2. Tratamiento térmico- Carburizados y apagados para obtener dureza superficial manteniendo la dureza del núcleo
  3. El moldeado de engranajes- La rectificación de alta precisión permite un bajo ruido y una reacción negativa mínima
  4. Equilibrio dinámico- Garantiza un funcionamiento sin problemas a altas velocidades
  5. Inspección y ensayo- Todos los engranajes se someten a desgaste, contacto con los dientes, y la verificación de par antes de la entrega

Etiquetas:

Reducción helical de esquinas,

Reducción de engranajes helicoidales,

Caja de engranajes de reducción en espiral de bisel
